GPIOの構成

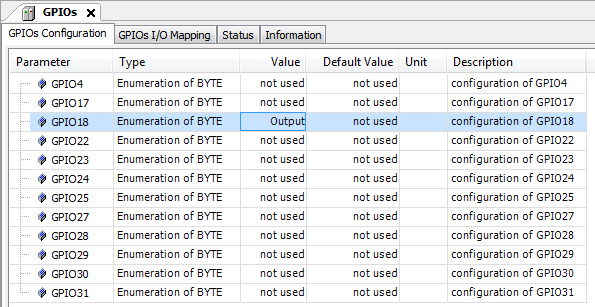

The GPIO.project プロジェクトには、I / Oイメージが構成されているデバイスエディターを備えた無料のGPIOを備えたアプリケーションが含まれています。デジタル入力と出力もそこで定義されています。

デバイスエディタで、以下 GPIOのI / Oイメージ タブ、 DWORD 変数は、入力と出力のそれぞれに対して宣言されます。 The Bit<X> の値が含まれています GPIO<X>。

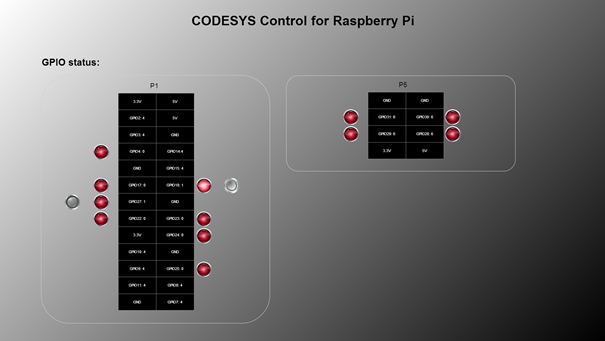

例では、 GPIO18 出力として定義されました。点滅する信号が割り当てられています PLC_PRG プログラム。ビジュアライゼーションは入力の値を表示し、出力を設定できるようにします。

Raspberry Pi B +モデルバリアントには、個別の拡張デバイスの説明があります。を使用するには GPIO B + / Pi2 の代わりにデバイスの説明 GPIO A / B、 クリック デバイスの更新 コンテキストメニューで、 GPIO B + / Pi2 ダイアログのデバイスタイプ。
